45 mm Tuningzylinder mit 70 ccm Hubraum und schrägem Auslass für dein Pony Mofa / Moped mit Sachs 503 AB, AC oder ADV Motor.
Der Breitwand-Rennsatz wurde im Vergleich zum Originalzylinder umfangreich überarbeitet. Die Überstromkanäle, der Einlass und der Auslass wurden vergrössert. Der Rennzylinder ist leistungsmässig für hohe Drehzahlen ausgelegt. Aufgrund der längeren Auslasssteuerzeit ist deshalb ein hoher Staudruck erforderlich, um die volle Leistung auszuschöpfen.

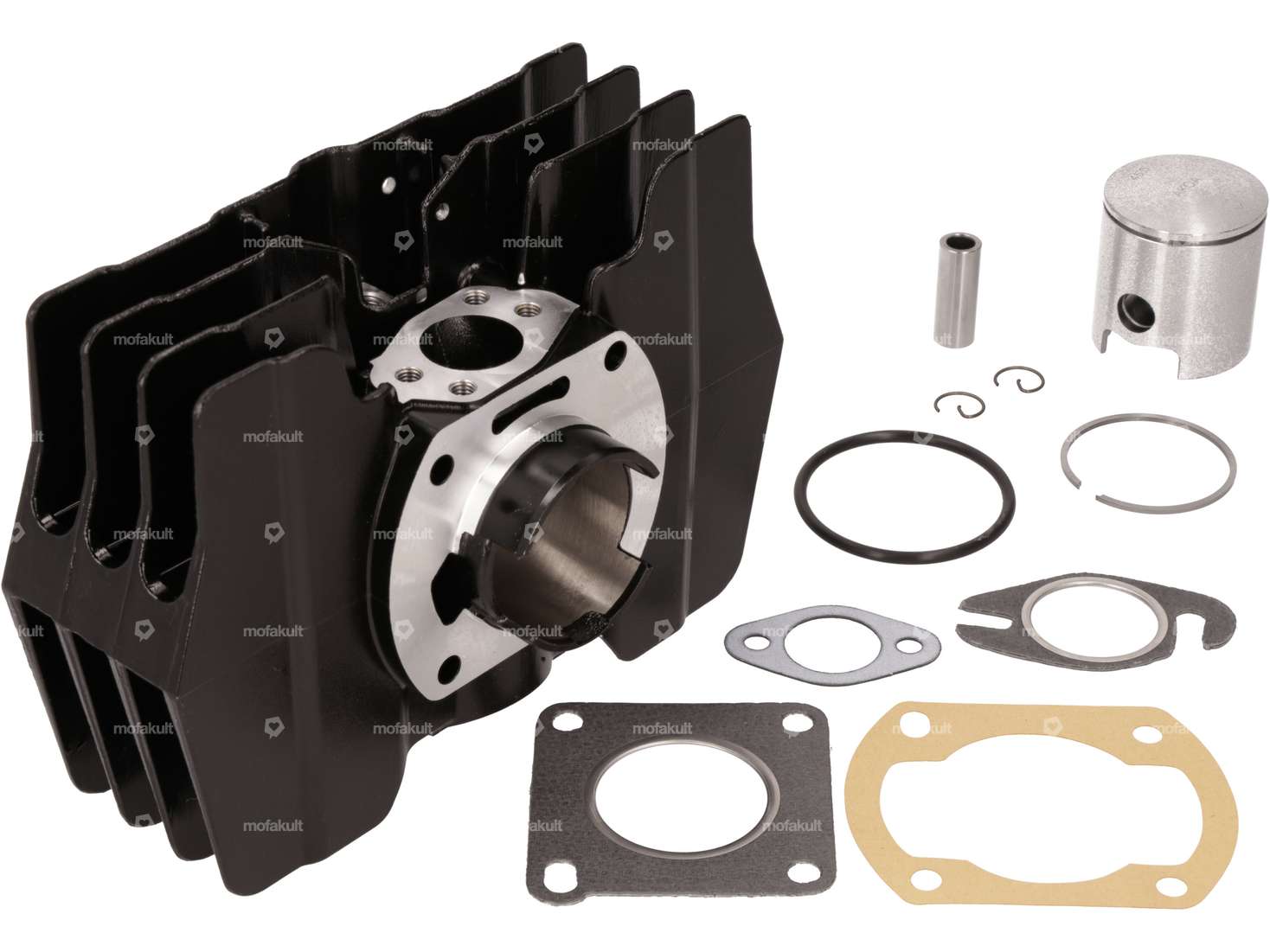

Im Lieferumfang enthalten sind neben dem Kolben, Kolbenring, Clips und Bolzen auch die benötigten Dichtungen für den Fuss, den Einlass und den Auslass. Zusätzlich liegen ein O-Ring und eine verstärkte Grafitdichtung für den Zylinderdeckel bei, die je nach Bedarf verwendet werden können. Es ist weiterhin möglich, den originalen Zylinderkopf zu verwenden.
Material Zylinder: Aluminiumguss
Material Kolben: Aluminiumguss
Bohrung: 45 mm
Hubraum: 69.98 cm³
Ø Zylinderhals: 52 / 50.5 mm
Auslass innen: 19.5 x 11 mm
Ø Auslass innen: 29 mm
Gewinde Auslass: M6 x 1
Lochabstand Auslass: 50.5 mm
Lochabstand Einlass: 36 mm
Gewinde Einlass: M6 x 1
Ø Einlass innen: 23.5 mm
Lochbild: 56 x 56 mm
Ø Stehbolzenbohrung: 6.9 mm
Kolbenbolzen: 12 mm
Bohrung Dekompressor: ja, MF12x1.25 mm
Hinweis: Der Einlass des Zylinders verfügt über ein doppeltes Lochbild, sodass sowohl Stutzen für den AB / AC als auch für den ADV Motor montiert werden können.
Der schräge Auslass ist für AB / AC Auspuffe ausgelegt. Beim ADV Motor muss deshalb ebenfalls ein Flammenrohr vom Motor AB / AC montiert werden.
Dieser Tuning-Zylinder ist leistungsstark und kann das Getriebe und andere Motorteile schneller verschleissen. Bitte sei dir dessen bewusst, wenn du die 45 mm Variante kaufst.
Passende Anbauteile zum Zylindersatz findest du bei den Zubehörartikeln.
Alternative zur originalen Pony-Ersatzteilnummer: A2868
Markenprodukt des Herstellers AKOA.
Details
| Nenndurchmesser | 45 mm |
| Hersteller | AKOA |
| Anwendungsbereich | Tuning |
| Material | Aluminium |
| Oberfläche | lackiert, Nickel-Siliziumkarbid (bekannt als Nikasil®) |
| Hubraum | 70 ccm |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 52 mm, 50.5 mm |
| Ø Auslass innen | 29 mm |
| Ø Einlass innen | 23.5 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 36 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | schräg |
| Lochabstand Auslass | 50.5 mm |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | MF12x1.25 |
| Alternative Ausf. der Pony OEM-Nr. | A2868 |
Passend für folgende Modelle
| Sachs | 503 - AB, AC, ADV |
